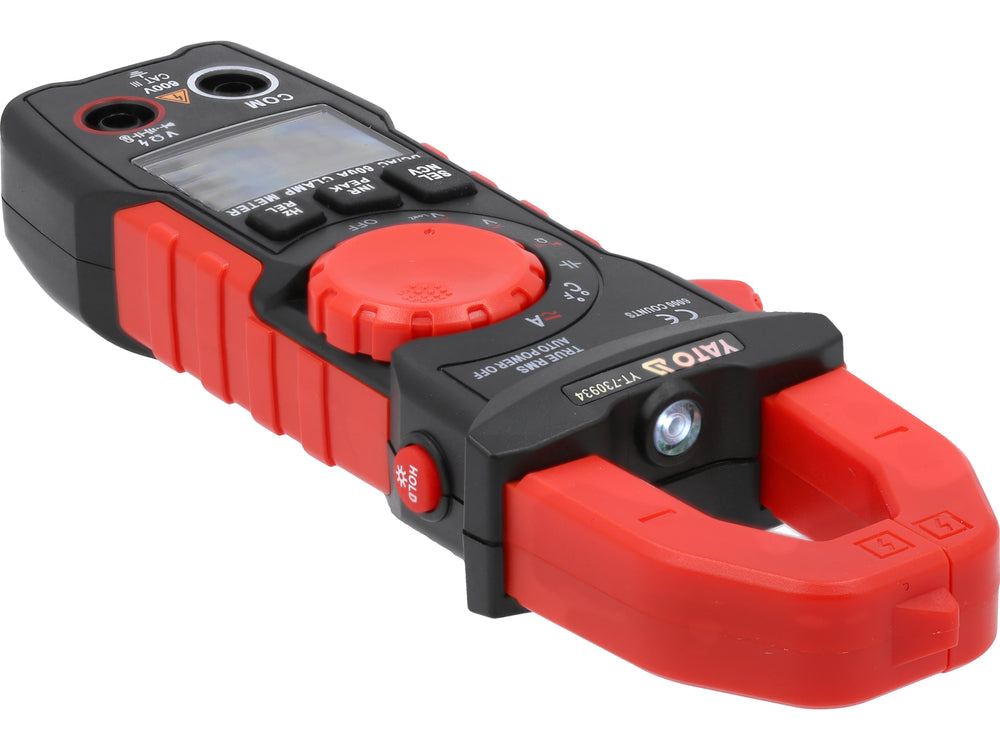

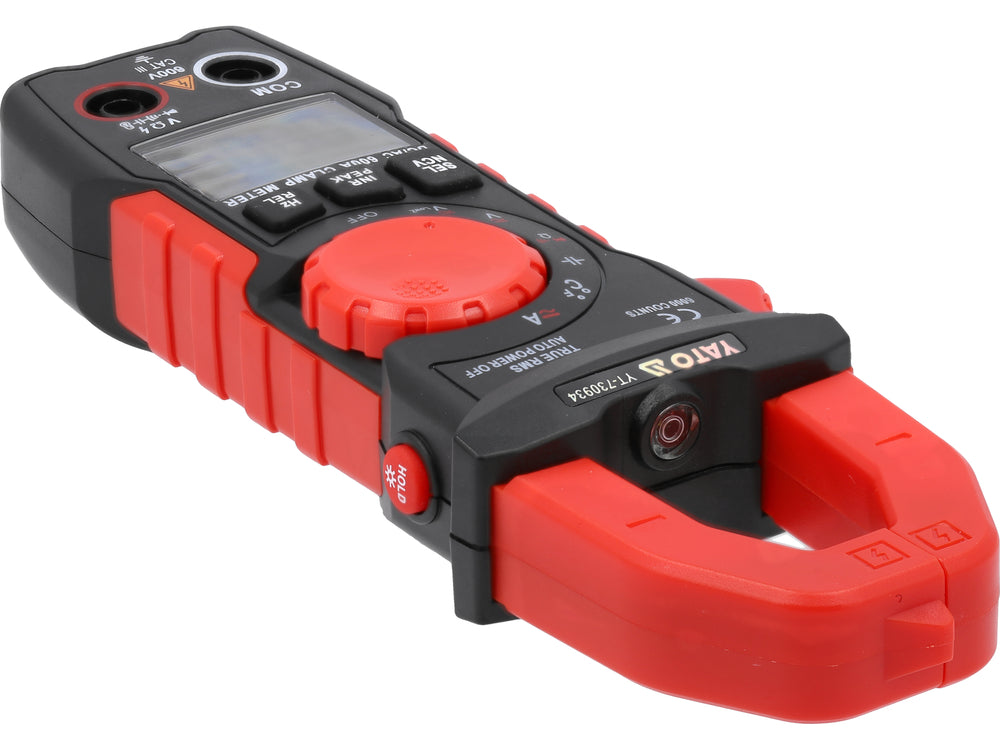

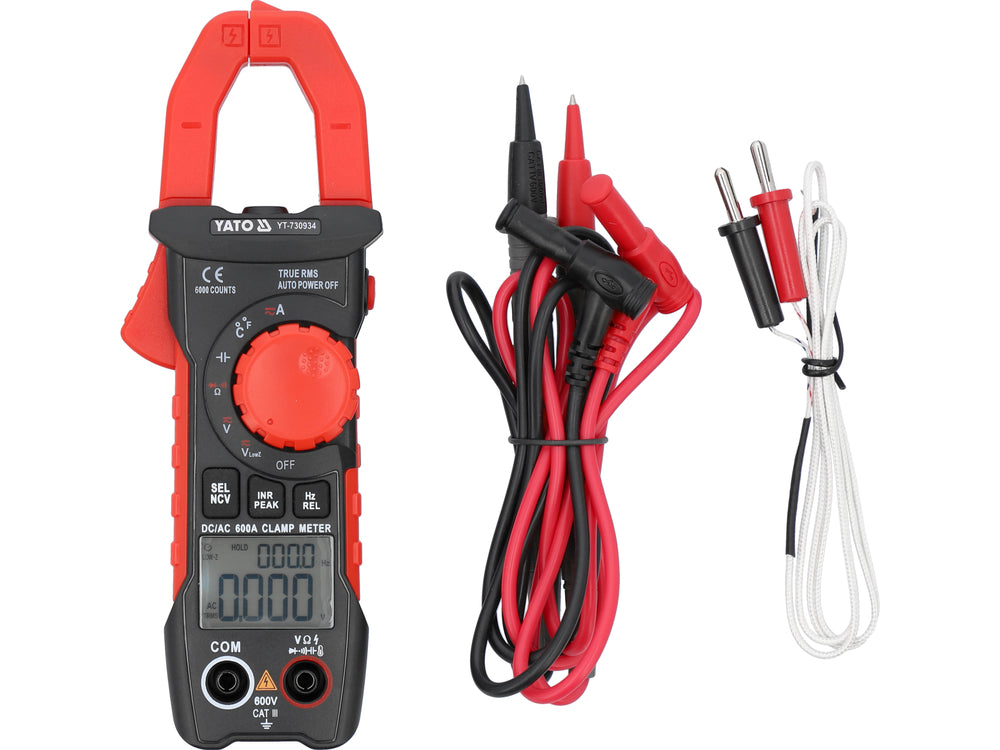

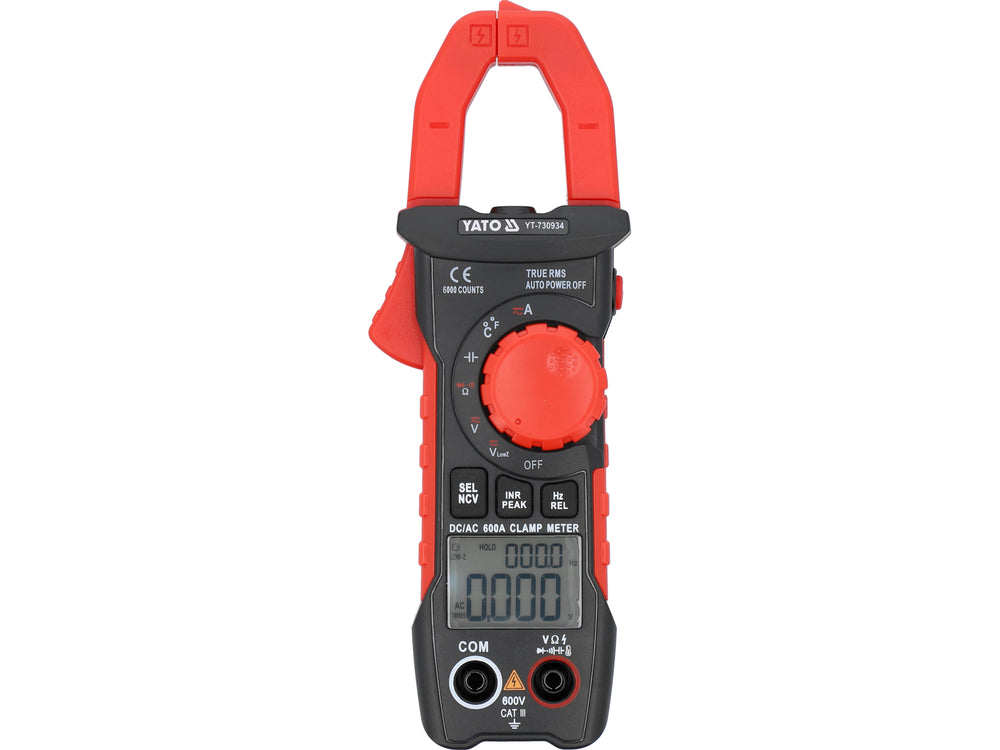

MULTIMETRU RMS REAL AC/DC 10MA-600A Yato YT-730934

Miernik cegowy uniwersalny z automatycznym zakresem dla kazdego pomiaru umozliwia wykonanie podstawowych oraz zaawansowanych pomiarow wielkosci elektrycznych. Miernik został wyposazony w cegi pomiarowe, ktore pozwalaja na pomiar natezenia pradu stałego, jak i przemiennego w pojedynczym przewodzie za pomoca wbudowanego czujnika HALL'a. Pomiar odbywa sie bez koniecznosci rozłaczania obwodu czy odłaczania go od zrodła zasilania i umozliwia zmierzenie znacznie wyzszego natezenia pradu, niz w przypadku konwencjonalnych miernikow elektrycznych. Przewody sond pomiarowych posiadaja silikonowa, elastyczna i odporna na wysokie temperatury izolacje.

Uwaga: Mierniki umozliwiajace pomiar natezenia pradu stałego, w tym YT-730934, wykorzystuja czujnik Halla, ktory mierzy wartosc natezenia pola magnetycznego. Pole magnetyczne na Ziemi wystepuje naturalnie, w konsekwencji wskazania miernika natezenia pradu stałego sa niezerowe. Kazdorazowo, przed pomiarem natezenia pradu stałego, nalezy zblizyc miernik do badanego przewodu, wyzerowac go przyciskiem REL, nastepnie zapiac na badany przewod i odczytac wynik.

Podstawowe pomiary:

• napiecia przemiennego: A.C. 0-600 V, TRUE RMS (40-1000 Hz)
• napiecia stałego: D.C. 0-600 V
• natezenia pradu przemiennego: A.C. 0-600 A, TRUE RMS (40-1000 Hz)
• natezenia pradu stałego: D.C. 0-600 A
• rezystancji: 0-60 MΩ
• test diody: I_F 1,5 mA, U_R 3 V
• test ciagłosci obwodu: 0-50 Ω

Dodatkowe pomiary:

• napiecia A.C. i D.C. w trybie niskiej impedancji: 0-600 V
• pojemnosci kondensatora: 0-60 mF
• czestotliwosci: 0-300 kHz
• temperatury: -30 do 1000°C
• bezkontaktowe wykrywanie napiecia przemiennego: NCV

Dokładnosci pomiaru:

Przykład wyznaczania dokładnosci dla pomiaru natezenia pradu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

• dokładnosc pomiaru miernika YT-730934 dla tego zakresu to: ±(2,0%+30), rozdzielczosc 0,01 A
• obliczenia błedu pomiaru wzor: (wynik pomiaru x 2%) + 30 x rozdzielczosc
• obliczenia: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Rzeczywisty wynik z uwzglednieniem błedu pomiarowego dla wskazania 30 A = 30 ± 0,90 A

• wynik z uwzglednieniem błedu pomiarowego dla wskazania pomiaru napiecia przemiennego: 235 V = 235 ± 2,65 V
• wynik z uwzglednieniem błedu pomiarowego dla wskazania pomiaru napiecia stałego: 12 V = 12 ± 0,09 V

Tabela z rozdzielczoscia i dokładnoscia dla danego pomiaru znajduje sie w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik wyswietla prawdziwa wartosc skuteczna napiecia/natezenia pradu przemiennego. W przeciwienstwie do miernikow usredniajacych, urzadzenia z TRUE RMS pokazuja prawidłowa wartosc nie tylko dla przebiegu sinusoidalnego, ale rowniez dla przebiegow sinusoidalnych odkształconych, np. wyzszymi harmonicznymi lub przebiegow kwadratowych czy trojkatnych. Funkcja obowiazkowa wszedzie tam, gdzie w obwodzie pojawiaja sie zasilacze impulsowe, napedy falownikowe silnikow, instalacje HVAC, itp.
• V_lowZ - pomiar napiecia AC i DC w trybie niskiej impedancji. Zjawisko o potocznej nazwie ghost voltage moze utrudnic diagnostyke sieci zasilania np. w budynkach przemysłowych. Polega ono na pojawieniu sie napiecia na niepodłaczonym przewodzie, w ktorym zaindukowało sie napiecie od poprowadzonego tym samym kanałem podłaczonego do sieci przewodu. Funkcja LowZ obniza impedancje gniazd pomiarowych miernika 10-cio krotnie w porownaniu do standardowego trybu pomiaru, wowczas miernik probkujac napiecie pobiera delikatnie wyzszy prad i tym samym rozładowuje nagromadzony w przewodzie ładunek. W efekcie otrzymujemy pomiar napiecia pozbawiony tzw. ghost voltage
• NCV - bezkontaktowe wykrywanie napiecia przemiennego metoda indukcyjna. Miernik wykrywa obecnosc napiecia w zaizolowanym przewodzie, potrafi rowniez wskazac przewod fazowy
• AUTO - automatyczne dopasowanie zakresu pomiaru (wystarczy jeden pomiar), domyslnie uruchamiane. W przypadku pomiaru nieznanych wartosci przy uzyciu miernika z reczna zmiana zakresu za pomoca pokretła, nalezy wykonywac pomiary kolejno od najwiekszego zakresu az do zakresu dajacego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urzadzenia.
• DATA HOLD - zachowanie na wyswietlaczu aktualnie mierzonej wartosci
• PEAK HOLD - zachowanie na wyswietlaczu najwyzszej mierzonej wartosci za pomoca sond pomiarowych
• INRUSH current - pomiar pradu rozruchowego za pomoca cegow pomiarowych. Miernik wykona pomiar natezenia pradu w ciagu 100 ms od uruchomienia urzadzenia
• REL - funkcja wartosci wzglednej. Umozliwia wyzerowanie wskazan miernika. Niezbedna w trybie pomiaru natezenia pradu stałego. Czujnik Halla mierzy wartosc pola elektromagnetycznego otoczenia i pokazuje wynik na wyswietlaczu. Przed pomiarem natezenia pradu stałego nalezy miernik zblizyc do badanego przewodu, wyzerowac go, nastepnie załozyc cegi na badany przewod. Dzieki temu uzyskamy wynik niezakłocony wartosciami wskazan pola elektromagnetycznego otoczenia

Dodatkowe informacje:

• wyswietlacz LCD, maksymalny wyswietlany wynik: 6000
• podswietlenie ekranu oraz pola pomiarowego cegow
• sygnał dzwiekowy w tescie ciagłosci obwodu dla rezystancji ponizej 50 Ω
• mozliwosc właczenia testow diody i ciagłosci obwodu osobno
• cegi rozwieraja sie do 25 mm i umozliwiaja pomiar pojedynczego przewodu o maks. srednicy 25 mm
• sondy pomiarowe o długosci 14,5 cm
• długosc przewodu wraz z sondami: 97 cm
• srednica przewodu wraz z izolacja: 3,5 mm

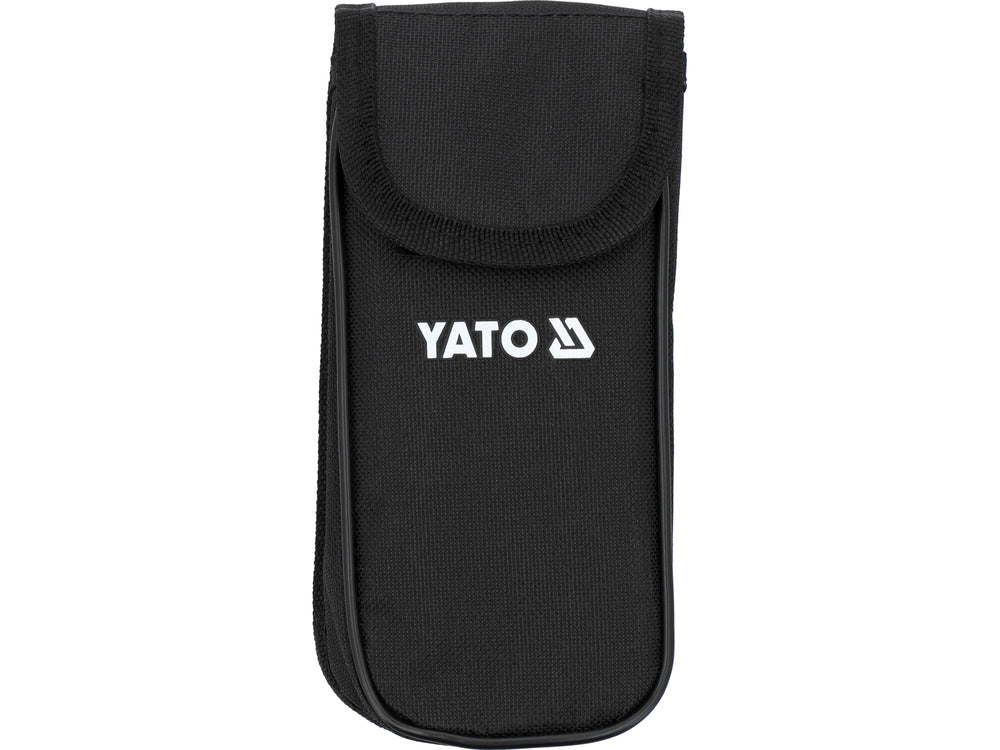

• do zestawu dołaczono pokrowiec
• design cu protectie la suprasarcina
• oprire automata a contorului dupa 15 minute de inactivitate (aceasta functie poate fi dezactivata)
• indicator de baterie descarcata
• alimentare: 2 baterii de 1,5 V (AAA)

Atentie!

Masuratorile de curent cu ajutorul clemelor ampermetrice se efectueaza doar pe un singur fir. Aplicarea clemelor pe un cablu multifilar fara izolarea unui singur fir va duce la o citire incorecta sau la un flux de curent zero.
